    中控主机MT-6800P

    • 产品型号MT-6800P
    • 厂家品牌艾玛拓

    产品概述        艾玛拓MT-6800P可编程中央控制主机是新一代的数字控制系统主机。采用先进的集成技术,提供多种可编程控制接口,几乎可以控制所有的外设设备(包括第三方)。用户可根据配置实际要求编辑不同类型个性化的程序,开放式的用户编程环境,可完成各种复杂的控制接口编程。强大的编程通讯控制能力,可以通过无线触摸屏等方式发送控制指令控制设备。采用了最新3

    1. 详细信息

    产品概述

            艾玛拓MT-6800P可编程中央控制主机是新一代的数字控制系统主机。采用先进的集成技术,提供多种可编程控制接口,几乎可以控制所有的外设设备(包括第三方)。用户可根据配置实际要求编辑不同类型个性化的程序,开放式的用户编程环境,可完成各种复杂的控制接口编程。强大的编程通讯控制能力,可以通过无线触摸屏等方式发送控制指令控制设备。采用了最新32位ARM系列内嵌式处理器,主频高达500MHz,主机内置128MB容量DDR2内存及16MB的大容量FLASH存储器,可以高速稳定运算复杂的逻辑程序。该系列产品可广泛应用于大屏幕投影显示工程、多媒体教学、报告厅、指挥控制中心、酒店、多媒体会议室、影音展示厅等场合。

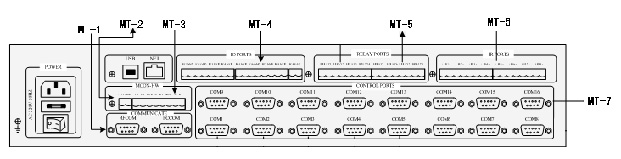

    后面板说明



    MT-1:RS-232接收口,用于连接电脑,接收器等发码设备。

    MT-2:RS-232接收口

    MT-3:RS-485接收口,用于连接会讨主机。

    MT-4:9路I/0口

    MT-5:8路弱电继电器开关、用于控制环境设备,如:电动窗帘开/闭、 升降器上/下、电动幕布升/降等。

    MT-6:8路红外控制口,内嵌红外学习器,无需另配,用于控制DVD、       VCR、CD、电视等红外设备

    MT-7:16路RS-232/RS-485控制口、用于控制电源控制器、矩阵、音     量控制器、投影机、快球等设备。



    功能特点

    采用最新32位ARM系列内嵌式处理器,处理速度高达500MHz;

    主机内置128MB容量DDR2内存及16MB的大容量FLASH存储器;

    采用可编程逻辑电路(FPGA)性能更稳定;

    美观友好的操作控制用户界面,可自由编辑图片、图标、文字;

    支持远程网络连接和本地控制;

    自动识别红外码型,使用了64位学习存储;使用灵敏方便;

    18路可编程RS-232和8路RS-485控制接口,支持投影机等第三方控制协议;

    提供8路红外接口;

    提供9路I/O控制接口;

    提供8路弱电继电器;

    一路MT-HW级联接口,

    一路PC电脑控制接口,一个多功能USB接口;

    一路TCP/IP控制接口, 可自由选择TCP/IP协议SERVER或者CLIENT模式;;

    外置八路强电电源模块;

    7寸真彩无线触摸屏(可选5.7寸真彩无线触摸屏);

    双向RF无线接收器;

    高级拉丝面板设计,可跟各种高级音响摆放一起;

    支持一键式联动控制管理功能,纯中文界面,简洁明了易操作;

    专用双投影机控制的中控系统;

    使用面向对象的总线协议控制,可任意扩展控制模块,如多台调光器、多台射频无线接收器、多台电源控制器等,最大可支持256个网络设备;

    全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码;

    采用国际流行全贴片式(SMT)生产工艺;

    高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比;

    本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了系统的稳定性;

    同时支持无线触摸屏、有线触摸屏、键盘、电脑、网络、墙上面板等多种控制方式;

    该系列产品广泛用于中小型高档会议室、培训室、报告厅、指挥控制中心、车载监控、多媒体远程视频会议室等场合;

    兼容市面上主流控制设备.

    主要技术指标

    红外接口:

    硬件接口:9-针母DB9型接口;

    红外线学习方式:变频载波脉冲及频率编码方式;

    红外输出口:8路;

    红外存储单元:2048个;

    红外载波范围:18-100KHz;

    红外精度:±0.2KHz;

    红外脉宽:80us-64ms;

    红外脉冲间隔:80us-800ms

    可编程RS-232/485接口

    接口:RS-232, 9-针母DB9型接口;

    RS-232输出口:16路;

    波特率:1200~115200可选;

    数据位:5、6、7、8;

    停止位:1、2;

    校验位:None, Even, Odd;

    RS232有效通讯距离:40M

    RS485有效通讯距离:300M

    RS232控制口结构 :2 = RX, 3 = TX, 5 = GND;

    RS-485(COM4)控制口结构 :6 = Data+(A), 7 = Data-(B);

    控制接口

    控制接口:RS-232, 9-针母DB9型接口;

    波特率:9600;

    数据位:8位;

    停止位:1;

    无奇偶校验位;

    串行控制口结构 :2 = TX, 3 = RX, 5 = GND;

    有效通讯距离:10M

    控制程序:媒体管理系统;

    无线接收器接口

    接口:RS-232, 9-针母DB9型接口;

    波特率:9600;

    数据位:8位;

    停止位:1;

    无奇偶校验位;

    有效通讯距离:100M(无障碍);

    串行控制口结构 : 2 = TX, 3 = RX, 5 = GND;

    产品规格

    电源AC:110V - 240V , 50 / 60 Hz

    功率: 50W

    尺寸:482mm(长)x 280mm(宽) x 90mm(高)

    重量:5.0kg

    机架安装:19英寸标准 2U高度

    平均故障间隔时间MTBF:42000 小时
